Đầu nối nhanh khí nén SH-PH

Mô tả
Đánh giá (0)

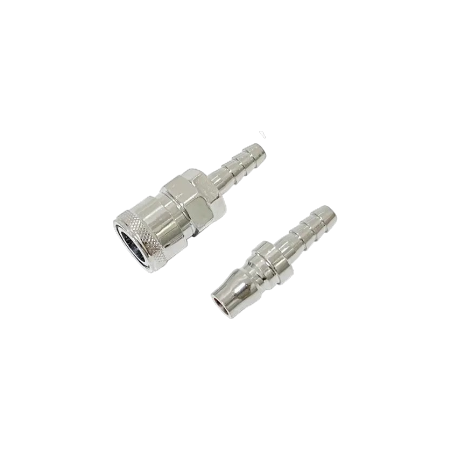

Đầu nối nhanh khí nén SH-PH (Bộ khớp nối nhanh khí nén chân đuôi chuột / Hose Barb Quick Coupler SH+PH Series) là giải pháp kết nối cực kỳ chắc chắn và phổ biến giữa đường dây ống mềm (ống cao su bố vải, ống nhựa dẻo PVC, ống xoắn PU) với nguồn cấp khí nén hoặc thiết bị đầu cuối.

Bộ sản phẩm bao gồm 2 bộ phận tháo lắp nhanh riêng biệt:

Mã SH (Socket Hose): Đầu cái nối nhanh có chân đuôi chuột (dùng để luồn trực tiếp vào lòng ống mềm và cố định bằng quai nhê / đai siết).
Mã PH (Plug Hose): Đầu đực (phích cắm) có chân đuôi chuột (dùng để gắn vào dây dẫn nối ra súng xịt, máy mài, súng bắn đinh).

Chúng tôi chuyên nhập khẩu & phân phối sỉ/lẻ bộ khớp nối nhanh khí nén SH-PH đầy đủ các kích thước từ SH20/PH20 (ống Ø8-9mm), SH30/PH30 (ống Ø10-11mm), SH40/PH40 (ống Ø12-13mm). Cam kết chất lượng mạ niken sáng bóng, kín khí $100\%$ , chịu áp $15\text{ bar}$ , giá rẻ cạnh tranh, sẵn kho giao hỏa tốc toàn quốc.

1. Bảng Thông Số Kỹ Thuật Đầu Nối Nhanh Khí Nén SH-PH

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm	SH Series (Đầu cái đuôi chuột) & PH Series (Đầu đực đuôi chuột)
Chuẩn kết nối coupler	Chuẩn Nitto (Japan Type / 20SH, 30SH, 40SH Type)
Kích thước đường kính trong ống (ID)	SH20/PH20 (Ống $\varnothing 8 - 9\text{mm}$ ), SH30/PH30 (Ống $\varnothing 10 - 11\text{mm}$ ), SH40/PH40 (Ống $\varnothing 12 - 13\text{mm}$ )
Chất liệu chế tạo	Thép C45 mạ Niken chống gỉ / Thau mạ Crom / Inox 304
Môi chất sử dụng	Khí nén, Chân không, Nước (Air / Water)
Áp suất làm việc tiêu chuẩn	$0 - 1.0\text{ MPa}$ ( $0 - 10\text{ bar}$ )
Áp suất chịu đựng tối đa	$1.5\text{ MPa}$ ( $15\text{ bar}$ )
Dải nhiệt độ hoạt động	$-20^\circ\text{C}$ đến $80^\circ\text{C}$
Cơ cấu khóa khớp nối	Bi thép chịu lực + Vòng trượt lò xo tự động đóng khóa kín

2. Bảng Tra Mã Và Kích Thước Khớp Nối Nhanh SH-PH Chi Tiết

2.1. Mã SH (Socket Hose – Đầu Cái Đuôi Chuột)

Mã sản phẩm SH	Đường kính ngoài chân đuôi chuột	Phù hợp đường kính trong (ID) ống	Ứng dụng phổ biến
SH 20 (20SH)	$\approx 9\text{ mm}$	Ống ID $8\text{mm} - 8.5\text{mm}$ (Dây hơi $6.5\times 10\text{mm}$ )	Mã phổ thông nhất (Súng xịt bụi, dây cao su nhỏ)
SH 30 (30SH)	$\approx 11\text{ mm}$	Ống ID $9.5\text{mm} - 10\text{mm}$ (Dây hơi $8\times 12\text{mm}$ )	Dây hơi cao su bố vải gara ô tô, xưởng cơ khí
SH 40 (40SH)	$\approx 13\text{ mm}$	Ống ID $12\text{mm} - 13\text{mm}$ (Dây hơi $10\times 14.5\text{mm}$ )	Đường cấp khí lưu lượng lớn cho công cụ hạng nặng

2.2. Mã PH (Plug Hose – Đầu Đực Đuôi Chuột)

Mã sản phẩm PH	Đường kính ngoài chân đuôi chuột	Phù hợp đường kính trong (ID) ống	Kết nối đi kèm
PH 20 (20PH)	$\approx 9\text{ mm}$	Ống ID $8\text{mm} - 8.5\text{mm}$	Cắm vào SH 20 / Đuôi súng xịt hơi, súng bắn đinh
PH 30 (30PH)	$\approx 11\text{ mm}$	Ống ID $9.5\text{mm} - 10\text{mm}$	Cắm vào SH 30 / Thiết bị khí nén công suất vừa
PH 40 (40PH)	$\approx 13\text{ mm}$	Ống ID $12\text{mm} - 13\text{mm}$	Cắm vào SH 40 / Súng bắn bu-lông, máy đục bê tông

3. Ưu Điểm Nổi Bật Của Bộ Nối Nhanh Đuôi Chuột SH-PH

⚡ Chân Đuôi Chuột Khía Rãnh Bám Giữ Ống Siêu Chắc

Đầu chân đuôi chuột được gia công các gờ khía hình vây cá sắc nét, giúp ống mềm cao su hoặc PVC ôm chặt khi cắm vào. Khi siết thêm quai nhê (đai siết), mối nối hoàn toàn không bị tuột ngay cả khi áp suất tăng cao hay bị kéo lê trên sàn.

🔄 Thao Tác Cắm/Rút Nhanh Trong 1 Giây

Cơ cấu ngàm bi thép kết hợp lò xo đẩy thông minh cho phép cắm đầu đực PH vào đầu cái SH cực kỳ nhẹ nhàng. Khi rút PH ra, van một chiều tự động đóng sập lại chặn dòng khí ngay tức khắc mà không cần khóa van tổng.

🛡 Thép Mạ Niken Dày – Chịu Va Đập Tốt

Chế tạo từ thép hợp kim gia cường mạ Niken chống oxy hóa, chịu được sự va đập mạnh khi rơi rớt hoặc bị bánh xe ô tô, xe máy cán qua trong garage.

4. Ứng Dụng Thực Tế Của Khớp Nối Nhanh SH-PH

Gara Ô Tô & Tiệm Rửa Xe: Nối các đoạn ống cao su dẫn khí từ máy nén khí ra súng xiết bu-lông, súng bơm lốp, bình bọt tuyết.
Xưởng Chế Tạo Cơ Khí & Gỗ: Lắp trên các cuộn dây hơi tự rút, dây dẫn khí nén cấp cho máy mài, máy khoan khí nén, súng bắn đinh.
Công Trường Xây Dựng: Kết nối đường ống dẫn khí nén chịu lực cho các dòng máy đục, máy đầm khí nén.

5. Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật

Cắt phẳng đầu ống: Dùng kéo cắt đứt phẳng vuông góc $90^\circ$ đầu ống mềm cao su/PVC.
Luồn đai siết (Quai nhê): Luồn quai nhê vào trước thân ống.
Cắm chân đuôi chuột: Đẩy mạnh chân đuôi chuột của SH hoặc PH sâu vào lòng ống cho đến khi kịch nấc gờ.
Siết đai: Đưa đai siết đè lên phần gờ khía của đuôi chuột và dùng tua-vít siết chặt.

6. Mua Đầu Nối Nhanh Khí Nén SH-PH Ở Đâu Giá Tốt?

Chúng tôi là tổng kho nhập khẩu và phân phối trực tiếp đầu nối nhanh khí nén SH-PH (SH20, PH20, SH30, PH30, SH40, PH40) chuẩn chất lượng, giá rẻ cạnh tranh nhất thị trường.

Sẵn kho số lượng lớn: Đầy đủ quy cách SH-PH, SM-PM, SF-PF, SP-PP sẵn sàng giao ngay cho đại lý và dự án.
Chất lượng cam kết: Hàng mạ Niken dày dặn, kín khí $100\%$ , ngàm bi giữ chặt không bị rơ lắc.
Chính sách giá sỉ: Chiết khấu cao cho đơn hàng số lượng lớn, đại lý vật tư kim khí – thủy khí.
Giao hàng toàn quốc: Vận chuyển hỏa tốc, kiểm tra hàng trước khi thanh toán.
